ASME SA515 Grau 65 é um tipo específico de chapa de aço carbono-silício projetada principalmente paraserviço de temperatura-intermediária e mais altaem caldeiras soldadas e outros vasos de pressão.
Especificações principais
Padrão:ASME SA515/ASTM A515.
Propriedades Mecânicas:
Resistência à tracção:65–85 ksi (450–585 MPa).
Força de rendimento:Mínimo 35 ksi (240 MPa).
Alongamento:Mínimo 19% em 8" (200 mm) ou 23% em 2" (50 mm).
Fabricação:O aço é “morto” e produzido a um nívelprática de tamanho de grão austenítico grosso. Esta estrutura de grãos ajuda a minimizar a grafitização em altas temperaturas.
Requisitos Químicos
| Composição dos Elementos % | SA 515 Gr 65 (Grau 450) |
|---|---|
| Carbono, máx. | |
| 1 pol. (25 mm) e menos | 0.28 |
| Mais de 1 a 2 pol. (25 a 50 mm), incluindo | 0.31 |
| Mais de 2 a 4 pol. (50 a 100 mm), incluindo | 0.33 |
| Mais de 4 a 8 pol. (100 a 200 mm), incluindo | 0.33 |
| Mais de 8 pol. (200 mm) | 0.33 |
| Manganês, máx. | |
| Análise de calor | 0.90 |
| Análise do produto | 0.98 |
| Fósforo, máx. | 0.035 |
| Enxofre, máx. | 0.04 |
| Silício | |
| Análise de calor | 0.15-0.40 |
| Análise do produto | 0.13-0.45 |
Requisitos de tração
| SA 515 Gr 65 (Grau 450) |
|
|---|---|
| Resistência à tração, ksi (MP) | 65-85(450-585) |
| Força de rendimento, mín. ksi (MP) | 35(240) |
| Alongamento em 8 pol. (200 mm), mín, % | 19 |
| Alongamento em 2 pol. (50 mm), mín, % | 23 |
Condições Operacionais
Faixa de temperatura:Usado principalmente para serviços até538 graus (1000 graus F).
Filosofia de Design:É fabricado usandoprática de grãos grossos. Esta estrutura de grão específica proporciona resistência superior arastejar(deformação sob-calor prolongado) egrafitização(a quebra da estrutura de aço em altas temperaturas) em comparação com aços-de granulação fina como o SA516.
Requisitos de pressão:Projetado para ambientes de alta-pressão, como aqueles encontrados em caldeiras-de geração de vapor.
Aplicativos primários
Componentes da caldeira:Ideal para tambores de vapor, paredes de água e carcaças de caldeiras em usinas de energia.

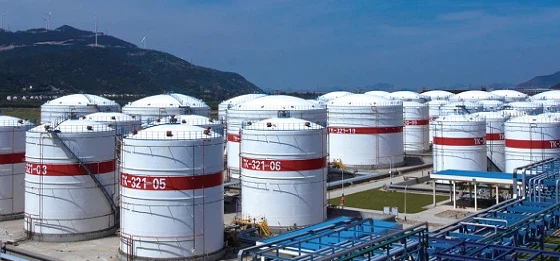

Vasos de Pressão Petroquímica:Utilizado para tanques de armazenamento e unidades de processamento que operam em temperaturas elevadas em refinarias.
Trocadores de calor:Aplicado em equipamentos de transferência térmica onde o metal é exposto a cargas térmicas flutuantes, mas elevadas.
Tubulação de vapor:Frequentemente usado para tubos de transporte de vapor de grande-diâmetro em ambientes industriais.
Restrições importantes
Não para baixas temperaturas:Por ser um aço de granulação-grossa, ele temmenor tenacidade de entalhe(resistência ao impacto) em temperaturas frias. Se sua aplicação operar em temperaturas ambiente ou abaixo de-zero,ASME SA516 Grau 65normalmente é a melhor alternativa.
Tratamento térmico:Para espessuras acima2 polegadas (50mm), a normalização é normalmente necessária para garantir propriedades mecânicas uniformes.
Se quiser saber mais sobre os produtos da GNEE, você pode enviar um e-mail para beam@gneesteelgroup.com. Teremos o maior prazer em ajudá-lo.
Qual é a resistência à tração mínima do SA515 Grau 65?
A resistência à tração mínima do SA515 Grau 65 é 450 MPa (65.000 psi). Esse nível de resistência o torna adequado para estruturas que-contêm pressão e exigem capacidade de carga-confiável em temperaturas moderadas.
Quais são as composições químicas típicas do SA515 Grau 65?
As composições químicas típicas (% em peso) incluem: C menor ou igual a 0,31, Mn 0,60-1,00, P menor ou igual a 0,035, S menor ou igual a 0,035, Si 0,15-0,40. Esses elementos garantem boa resistência e soldabilidade.
O SA515 Grau 65 é soldável?
Sim, o SA515 Grau 65 é altamente soldável. Ele pode ser soldado usando métodos comuns como soldagem por arco de metal blindado (SMAW), soldagem por arco de metal a gás (GMAW) e soldagem por arco submerso (SAW) com tratamento térmico adequado de pré-aquecimento e pós{3}}soldagem.
Qual temperatura de pré-aquecimento é necessária para soldar SA515 Grau 65?
A temperatura típica de pré-aquecimento para soldagem SA515 Grau 65 varia de 60 graus a 150 graus (140 graus F a 302 graus F), dependendo da espessura da placa e do processo de soldagem. O pré-aquecimento evita fissuras a frio e melhora a qualidade da solda.
Qual tratamento térmico é aplicado ao SA515 Grau 65?
SA515 Grau 65 normalmente é fornecido na condição-laminada ou normalizada. A normalização (aquecimento a 899-954 graus e depois resfriamento a ar) melhora suas propriedades mecânicas, uniformidade e resistência para serviço em vasos de pressão.
O SA515 Grau 65 pode ser usado em aplicações criogênicas?
Não, o SA515 Grau 65 não é recomendado para aplicações criogênicas. Falta-lhe resistência suficiente a baixas temperaturas; o serviço criogênico requer materiais especializados como SA516 Grau 70 com resistência ao impacto-de baixa temperatura.
Qual é o limite de escoamento mínimo do SA515 Grau 65?
SA515 Grau 65 tem um limite de escoamento mínimo de 290 MPa (42.000 psi). Essa resistência ao escoamento garante que o material possa suportar tensões sem deformação permanente em serviço em vasos de pressão.
Qual é a faixa de dureza do SA515 Grau 65?
A faixa típica de dureza Brinell (HB) do SA515 Grau 65 é 137-187. Este nível de dureza equilibra resistência e ductilidade, garantindo que o material possa suportar pressão sem falhas quebradiças.

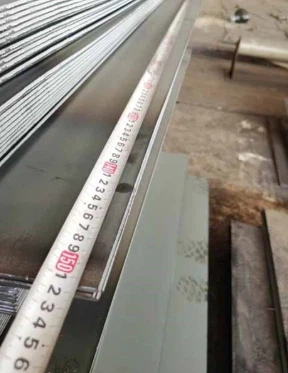

Quais espessuras estão disponíveis para placas SA515 Grau 65?
As placas SA515 Grau 65 estão disponíveis em espessuras de 6 mm a 200 mm (0,24 pol. a 7,87 pol.), dependendo das capacidades do fabricante. Placas mais espessas podem exigir tratamento térmico adicional para uniformidade.
Qual padrão rege o SA515 Grau 65?
SA515 Grau 65 é regido pela Norma Internacional ASTM A515/A515M. Esta norma especifica os requisitos para placas de aço carbono para vasos de pressão projetados para serviços em temperaturas intermediárias e elevadas.
