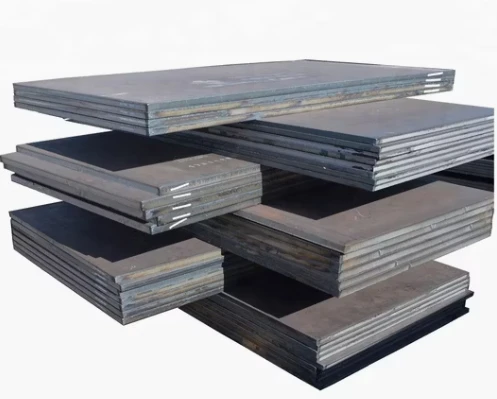

SA387 Grau 11 Classe 2é uma placa de aço de liga de cromo-molibdênio para vasos de pressão e caldeiras de alta-temperatura, oferecendo boa resistência e resistência à corrosão devido ao seu teor de ~1% de cromo (~Cr) e ~0,5% de molibdênio (~Mo), com a designação de 'Classe 2' indicando maior resistência à tração (75-100 ksi) em comparação com a Classe 1. É usada nas indústrias de petróleo, gás e química para temperaturas elevadas serviço, proporcionando resistência à oxidação e ambientes de gases ácidos, e é certificado pelos padrões ASME e ASTM.
Equivalentes
| Bobagem | PT | ASTM/ASME | DIN |
| 621 B | ––– | SA387-11-2 | ––– |
Especificações para placas de liga de aço ASME SA387 grau 11
| Designação | Cromo Nominal Contente (%) |
Molibdênio Nominal Contente (%) |
| SA387 Grau 11 | 1.25% | 0.50% |
Requisitos de tração para placas de liga de aço ASME SA387 grau 11 placas classe 2
| Designação: | Exigência: | 11ª série |
| SA387 Grau 11 | Resistência à tração, ksi [MPa] | 75 a 100 [515 a 690] |
| Limite de rendimento, mín, ksi [MPa]/(compensação de 0,2%) | 43 [310] | |
| Alongamento em 8 pol. [200 mm], % mínimo | 18 | |
| Alongamento em 2 pol. [50 mm], mín, % | 22 | |
| Redução de área, min % | ––– |
Requisitos químicos para placas de liga de aço ASME SA387 grau 11
| Elemento | Composição Química (%) | |
| SA387 Grau 11 | ||
| Carbono: | Análise de Calor: | 0.05 - 0.17 |
| Análise do produto: | 0.04 - 0.17 | |
| Manganês: | Análise de Calor: | 0.40 - 0.65 |
| Análise do produto: | 0.35 - 0.73 | |
| Fósforo: | Análise de Calor: | 0.035 |
| Análise do produto: | 0.035 | |
| Enxofre (máx.): | Análise de Calor: | 0.035 |
| Análise do produto: | 0.035 | |
| Silício: | Análise de Calor: | 0.50 - 0.80 |
| Análise do produto: | 0.44 - 0.86 | |
| Cromo: | Análise de Calor: | 1.00 - 1.50 |
| Análise do produto: | 0.94 - 1.56 | |
| Molibdênio: | Análise de Calor: | 0.45 - 0.65 |
| Análise do produto: | 0.45 - 0.70 |
Principais Aspectos de Processamento
Composição de Materiais:
Este tipo contém aproximadamente 1% de cromo e 0,5% de molibdênio, o que aumenta significativamente sua resistência a altas-temperaturas e resistência à oxidação. O conteúdo controlado da liga também melhora a resistência à fluência e a estabilidade sob exposição térmica prolongada, tornando-a adequada para serviços-de temperatura elevada em equipamentos de pressão e aplicações de transferência de calor.
Tratamento térmico:
Geralmente é fornecido na condição Normalizado e Revenido (N&T) ou Temperado e Revenido (Q&T), o que difere da Classe 1. Esses ciclos de tratamento térmico são projetados para otimizar a resistência e a tenacidade, refinar a microestrutura e garantir propriedades mecânicas consistentes em toda a espessura, especialmente para componentes de parede-pesados.
Propriedades Mecânicas:
A Classe 2 oferece maior resistência à tração e ao escoamento em comparação à Classe 1, proporcionando maior capacidade de carga-e resistência à deformação sob tensão. Embora a Classe 1 tenha maior alongamento e melhor ductilidade, a Classe 2 é preferida para condições de serviço mais severas, onde a resistência e a integridade estrutural são as principais preocupações.
Fabricação:
Este material apresenta excelente soldabilidade quando procedimentos adequados são seguidos, incluindo pré-aquecimento e controle de temperatura entre passes. É amplamente utilizado na fabricação de caldeiras, trocadores de calor e vasos de pressão, onde o desempenho confiável sob alta pressão e temperatura é essencial para uma operação segura e eficiente.
Fabricação e testes
Produção: fabricado com matérias-primas de alta-qualidade e tecnologia avançada.
Controle de qualidade: Passa por testes rigorosos, incluindo:
Testes de tração, alongamento e impacto
Análise espectrográfica (química)
Radiografia (raio-X) e testes hidrostáticos
Testes de dureza e achatamento
aplicações
1. Indústrias de Petróleo, Gás e Petroquímica
Esse aço é amplamente utilizado em equipamentos que processam meios perigosos ou de alta-temperatura.
Vasos de pressão e separadores:Utilizado na fabricação de grandes vasos que armazenam líquidos e gases sob alta pressão.
Reatores de hidrotratamento e hidrogenação:Escolhido especificamente por sua resistência ao ataque-de hidrogênio em alta temperatura (HTHA)e craqueamento-induzido por hidrogênio (HIC).
Colunas de fracionamento:Sua estabilidade térmica o torna ideal para operação contínua de unidades de refino.
Serviço de gás ácido:O elevado teor de cromo (1,00–1,50%) fornece resistência essencial à oxidação e corrosão em ambientes contendo sulfeto de hidrogênio (𝐻2𝑆).
2. Geração de energia
Sua resistência em temperaturas elevadas (normalmente de 350 a 480 graus) é aproveitada em usinas térmicas e nucleares.
Tambores e cabeçalhos de caldeira:Essencial para componentes sujeitos a esforços térmicos e mecânicos prolongados.
Sistemas de tubulação de vapor:Usado para dutos e tubulações de alta-temperatura que transportam vapor para turbinas.
Turbinas a vapor:Aplicado em componentes de turbinas que necessitam de alta resistência à fluência.
3. Equipamento de transferência de calor
SA387 Grau 11 Classe 2 é um material preferido para equipamentos que envolvem troca térmica.
Trocadores de calor:Usado em projetos de casco-e{1}}tubo que devem suportar ciclos térmicos contínuos sem deformação.
Componentes do forno:Empregado em partes de fornos industriais onde é necessária alta-tolerância ao calor.
4. Acessórios e componentes especializados
Além de placas grandes, esta classe é processada em hardware auxiliar crítico:
Flanges e Válvulas:Para conexões seguras em pipelines de alta-pressão.
Braçadeiras e acessórios para tubos:Para oferecer suporte a sistemas de tubulação-de alta temperatura.
Para obter mais detalhes sobre os produtos siderúrgicos da GNEE, entre em contato conosco pelo telefone beam@gneesteelgroup.com. Estamos ansiosos para trabalhar com você.
A que categoria de material pertence o SA387 Grau 11 Classe 2?
É um aço com baixa-liga de cromo-molibdênio, usado principalmente para aplicações em vasos de pressão. Possui excelente resistência a altas-temperaturas e resistência à corrosão, adequado para ambientes de trabalho severos.
Qual é a principal composição química do SA387 Grau 11 Classe 2?
Seus principais componentes incluem 0,05-0,17% de carbono, 0,40-0,65% de manganês, 1,00-1,50% de cromo e 0,45-0,65% de molibdênio, garantindo suas propriedades mecânicas.
Qual é a resistência à tração mínima do SA387 Grau 11 Classe 2?
A resistência à tração mínima é de 415 MPa (60 ksi). Este nível de resistência permite suportar altas pressões em operações de equipamentos industriais.
Como garantir a qualidade da superfície do SA387 Grau 11 Classe 2 durante a fabricação?
Limpe as superfícies antes do processamento, evite arranhões e use técnicas de soldagem adequadas. A retificação pós-{1}}fabricação também pode melhorar a suavidade da superfície.
Qual é o tratamento térmico padrão para SA387 Grau 11 Classe 2?
Normalmente passa por normalização (890-925 graus) seguida de revenimento (595-705 graus). Este processo aumenta a tenacidade e reduz as tensões internas.
Por que o tratamento térmico pós{0}}soldagem é necessário para SA387 Grau 11 Classe 2?
Ele alivia as tensões residuais-induzidas pela solda, melhora a ductilidade e evita a corrosão intergranular. Isso garante confiabilidade-de longo prazo das juntas soldadas.
O que acontece se o SA387, 11ª série, classe 2, estiver excessivamente-temperado?
O-revenimento excessivo reduz sua dureza e resistência, afetando a capacidade de-suporte de carga. Também pode causar alterações microestruturais que levam à degradação do desempenho.
Quais são as principais aplicações do SA387 Grau 11 Classe 2?
É amplamente utilizado em vasos de pressão, caldeiras e trocadores de calor nas indústrias de petróleo, gás e petroquímica, especialmente para serviços de alta-temperatura e alta-pressão.
O SA387 Grau 11 Classe 2 pode ser usado em ambientes-de baixa temperatura?
Não é ideal para temperaturas extremamente baixas. Ele tem melhor desempenho em -29 graus a 593 graus, além dos quais sua resistência pode diminuir significativamente.
O SA387 Grau 11 Classe 2 é adequado para meios corrosivos?
Resiste à corrosão leve a moderada, especialmente por ácidos orgânicos e vapor. Para corrosão severa, são necessários revestimentos ou ligas adicionais.
