Há alguma restrição no processo de formação do P275NH?

P275NH é um aço soldável de grão-fino classificado de acordo com a norma europeia EN 10028-3. É usado principalmente na fabricação de caldeiras, vasos de pressão e tubos que transportam líquidos quentes, projetados especificamente para serviços em temperaturas moderadas a altas.

Processos adotados para P275NH

Tratamento térmico de normalização:É um processo central obrigatório adotado para P275NH. O material é aquecido a 890-950 graus, mantido nessa temperatura por tempo suficiente para garantir aquecimento uniforme e depois resfriado ao ar. Este processo refina a estrutura do grão, aumenta a tenacidade e a estabilidade mecânica e garante que o material atenda ao limite de escoamento necessário (maior ou igual a 275 MPa) para serviços em alta temperatura e pressão.

Processos de formação:A conformação a frio e a conformação a quente são adotadas principalmente. A conformação a frio (dobra, estampagem, laminação) é conduzida em temperatura ambiente com força de conformação apropriada, adequada para componentes-de formato simples. A conformação a quente é adotada para peças complexas (por exemplo, tambores de caldeira), com aquecimento a 700-1050 graus para melhorar a plasticidade, seguido pelo tratamento necessário de alívio de tensão para eliminar a tensão residual.

Processos de soldagem:Os processos de soldagem comumente adotados incluem soldagem por arco de metal blindado (SMAW), soldagem por arco de metal a gás (GMAW) e soldagem a arco de gás tungstênio (GTAW). O pré-aquecimento (80-150 graus, ajustado pela espessura do material) é realizado antes da soldagem, e o tratamento térmico pós-soldagem (550-650 graus) é aplicado para otimizar o desempenho da junta e evitar rachaduras na soldagem.

Processos de Acabamento e InspeçãoO pós-processamento adota retificação e rebarbação para remover defeitos superficiais. A inspeção ultrassônica é estritamente adotada de acordo com a norma EN 10028-3 para detectar falhas internas (por exemplo, rachaduras, inclusões). A limpeza de superfícies (jateamento, decapagem) também é adotada conforme necessário para garantir que a qualidade do produto atenda aos requisitos de aplicação industrial.

Principais aplicações

Fabricação de caldeiras e vasos de pressão:Como material de núcleo sob a norma EN 10028-3, é usado principalmente para fabricar tambores de caldeiras, reatores de alta-pressão, trocadores de calor e tanques de armazenamento de líquidos. É adequado para equipamentos que operam em ambientes de alta temperatura, garantindo operação segura sob pressão e carga térmica.

Indústria Petroquímica:Amplamente aplicado na produção de tanques de armazenamento, separadores e componentes de dutos (flanges, válvulas) para processamento de petróleo e gás. Ele pode resistir à corrosão dos meios e adaptar-se às duras condições de trabalho em plantas petroquímicas.

Indústria de energia:usado para fabricar componentes importantes, como tubulações de água de alta-pressão de usinas hidrelétricas e equipamentos de geração de energia térmica. Sua excelente estabilidade-em altas temperaturas atende às-necessidades de operação de longo prazo de equipamentos de energia .

Outros campos:Aplicado em estruturas de pontes,-estruturas de edifícios altos e estruturas de cascos de navios devido à alta resistência. Também usado em equipamentos de cozinha de alta-temperatura da indústria alimentícia e em reservatórios de pressão de reatores nucleares .

vantagens

1. Desempenho-em alta temperatura

Estabilidade térmica: foi projetado especificamente para serviços de temperatura-de moderada a alta.

Resistência à fluência: A designação "NH" indica propriedades específicas de temperatura elevada, garantindo que o material mantenha sua integridade estrutural e resistência mecânica quando exposto ao calor.

2. Excelente soldabilidade

Facilidade de fabricação: como aço soldável de grão fino-, é altamente compatível com processos de soldagem padrão (como SAW ou soldagem manual) sem o risco de fissuras quebradiças significativas.

Uniformidade: A condição de entrega normalizada garante uma estrutura interna consistente, o que simplifica os processos de soldagem e conformação.

3. Resistência e ductilidade superiores

Resistência ao impacto: Possui excelente tenacidade mesmo em temperaturas mais baixas, normalmente atendendo aos requisitos de teste de impacto a -20 graus ou acima.

Capacidade de deformação: A boa ductilidade permite que o aço se deforme sob alta tensão, em vez de fraturar abruptamente, um recurso de segurança crítico para conter gases pressurizados ou produtos químicos.

4. Integridade Estrutural

Alta Resistência: Com um limite de escoamento mínimo de 275 MPa, pode suportar cargas substanciais sem deformação permanente.

Confiabilidade: para maior segurança, essas placas geralmente passam por exame ultrassônico após a laminação para garantir que não haja defeitos internos antes de serem usadas em ambientes de alta-pressão.

5. Processamento versátil

Recursos de conformação: demonstra boas propriedades de laminação-a frio e a quente, tornando mais fácil para os fabricantes moldarem cilindros, esferas ou acessórios de tubos complexos.

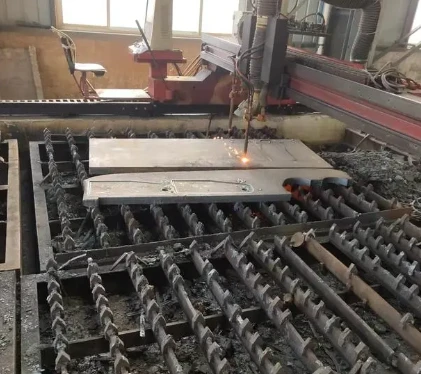

Serviços secundários: o material é-adequado para processamento adicional, como usinagem CNC, chanfro, perfuração e corte a plasma.

Entre em contato agora

Se você tiver requisitos de projeto para P275NH, sua consulta será bem-vinda. A GNEE mantém um grande estoque de tipos de aço de alta resistência comumente usados ​​para sua seleção. Para propriedades mecânicas detalhadas, composição química e dados técnicos, bem como amostras grátis, entre em contato com nossa fábrica imediatamente. Oferecemos preços competitivos, qualidade estável e serviço profissional. E-mail:beam@gneesteelgroup.com.

Qual é a condutividade térmica do P275NH?

A condutividade térmica do P275NH é de cerca de 45 W/(m·K) à temperatura ambiente. Esta boa condutividade térmica o torna adequado para aplicações em trocadores de calor e caldeiras onde a eficiência da transferência de calor é importante.

Quais consumíveis de soldagem são recomendados para o P275NH?

Consumíveis de soldagem recomendados: a soldagem a arco manual usa eletrodos E43XX ou E50XX, a soldagem a arco de metal a gás usa fios ER70S-6 e a soldagem a arco submerso usa fios H08MnA com fluxos SJ101, combinando com as propriedades do metal base.

Qual é o requisito de alongamento do P275NH?

O P275NH tem um alongamento mínimo de 24% (para comprimento de referência de 50 mm). Este alto alongamento garante boa ductilidade, permitindo que o material se deforme plasticamente sem fraturar sob carga ou flutuações de pressão.

O P275NH pode ser usinado facilmente?

Sim, o P275NH tem boa usinabilidade devido à sua dureza moderada e estrutura de granulação-fina. Ferramentas de corte comuns podem ser usadas, com velocidade de corte e taxa de avanço adequadas para obter alta precisão de usinagem e qualidade de superfície.

Qual é o peso por metro quadrado de uma placa P275NH com 10mm de espessura?

A densidade do P275NH é 7,85 g/cm³. Uma placa de 10 mm de espessura pesa 78,5 kg por metro quadrado (cálculo: 10 mm × 7,85 g/cm³ × 100 cm × 100 cm / 1000=78.5 kg).

Quais certificados são necessários para o fornecimento do P275NH?

Os certificados de fornecimento para P275NH incluem certificados EN 10204 3.1 ou 3.2, que confirmam a conformidade com os requisitos padrão. Eles incluem composição química, propriedades mecânicas, tratamento térmico e resultados de inspeção.

Qual é a faixa de dureza do P275NH após a normalização?

Após a normalização, o P275NH possui uma faixa de dureza Brinell (HB) de 110-170. Esta dureza moderada equilibra resistência e tenacidade, facilitando as operações de usinagem e soldagem.

O P275NH pode ser submetido ao-tratamento térmico pós-soldagem (PWHT)?

Sim, o PWHT é viável para o P275NH, normalmente entre 550-650 graus para alívio do estresse. Reduz as tensões residuais de soldagem, melhora a tenacidade do material e minimiza o risco de rachaduras em serviço em vasos de pressão.

Quais são os métodos de inspeção do P275NH após a fabricação?

Inspeções comuns: inspeção visual (defeitos superficiais), testes ultrassônicos (falhas internas), testes radiográficos (qualidade da solda), testes de tração, testes de impacto e testes de dureza, em conformidade com EN 10028-2 e especificações do cliente.

O P275NH tem resistência à corrosão? Pode ser usado em ambientes corrosivos?

O P275NH possui resistência básica à corrosão atmosférica, mas não é adequado para ambientes corrosivos fortes (por exemplo, meios ácidos/alcalinos). Ele precisa de revestimentos ou revestimentos anti{4}}corrosão se for usado em condições tão adversas para prolongar a vida útil.
