O que é placa de aço com alto teor de manganês Mn13?
A placa de aço com alto teor de manganês Mn13 é um aço resistente ao-desgaste endurecido-projetado especificamente para aplicações de impacto severo, alta tensão de compressão e desgaste abrasivo.
Ao contrário dos aços convencionais-resistentes ao desgaste, que atingem dureza por meio de têmpera e revenido, o Mn13 apresenta uma capacidade exclusiva de-endurecimento por trabalho. Sob repetidos impactos pesados ou cargas compressivas, sua dureza superficial pode aumentar rapidamente de aproximadamente HB 200–250 para HB 500–600 ou até mais, enquanto o núcleo mantém excelente tenacidade e ductilidade.
Essa combinação exclusiva de uma superfície dura-resistente ao desgaste e um interior resistente permite que o Mn13 forneça de 4 a 8 vezes a resistência ao desgaste do aço carbono comum em condições de serviço de alto-impacto. É amplamente utilizado para revestimentos de britadores, revestimentos de tremonha, revestimentos de chutes, cruzamentos ferroviários e componentes de equipamentos de mineração, onde excepcional resistência ao impacto e longa vida útil são essenciais.
Nossas placas de aço Mn13 com alto teor de manganês-resistentes ao desgaste eliminam a fragilidade comumente associada aos aços de desgaste endurecidos convencionais sob cargas de impacto severas. Em vez de rachar sob alta pressão de contato, o Mn13 trabalha continuamente-endurece durante o serviço, tornando-o excepcionalmente adequado para aplicações que envolvem impactos pesados repetidos e desgaste abrasivo. Com uma resistência à tração mínima de 800 MPa, uma dureza inicial de 170–230 HBW e um alongamento superior a 35%, essas placas combinam excelente tenacidade com excelente resistência ao desgaste.
Projetadas para os ambientes operacionais mais exigentes, as placas de aço Mn13 são capazes de funcionar continuamente sob condições de alta-pressão e alto{2}}impacto. Durante a operação, a dureza da superfície pode aumentar rapidamente para 500–600 HBW ou até mais através do endurecimento, enquanto o núcleo permanece tenaz e resistente-a trincas. Em comparação com placas de aço convencionais-resistentes ao desgaste, a vida útil pode ser estendida em até 40% em aplicações abrasivas e de impacto severo, ajudando a reduzir o desgaste do equipamento, a frequência de manutenção e o tempo de inatividade dispendioso.
Antes do envio, cada placa de aço com alto teor de manganês Mn13 passa por rigoroso controle de qualidade e inspeção abrangente durante todo o processo de fabricação.
Isso inclui tratamento térmico de solução 100% seguido de têmpera em água, testes ultrassônicos (UT), testes de dureza e capacidade de endurecimento-de trabalho e verificação de identificação positiva de material (PMI) para garantir desempenho e composição consistentes do material.
Todas as placas são fornecidas com um Certificado de Teste de Material (MTC) EN 10204 3.2 e podem ser inspecionadas por organizações terceirizadas-reconhecidas internacionalmente, como SGS e Bureau Veritas (BV). Nossas instalações de fabricação também operam sob um Sistema de Gestão de Qualidade certificado ISO 9001, garantindo total rastreabilidade e qualidade consistente do produto.
Também oferecemos-serviços de processamento completos, incluindo corte personalizado, perfuração CNC, chanfro e dobra. Nosso prazo de entrega padrão é de 15 dias úteis. Com um MOQ flexível a partir de 1 peça, podemos oferecer suporte tanto a pedidos de teste quanto a projetos de grande-escala.
Entre em contato agora para obter o orçamento da placa de aço com alto teor de manganês Mn13
Especificação de placa de aço com alto teor de manganês Mn13
| Item | Especificação |
|---|---|
| Nome do produto | Placa de aço com alto teor de manganês Mn13 (placa resistente ao desgaste-de endurecimento-) |
| Padrão | GB/T 5680/ASTM A128 (referência equivalente) |
| Grau de material | Mn13/X120Mn12/1.3401 |
| Processo de Fabricação | Laminado a quente, tratado termicamente em solução (extinguido com água) |
| Faixa de espessura | 3mm – 120mm |
| Largura | 1000 mm – 2500 mm ou Personalizado |
| Comprimento | 2.000 mm – 12.000 mm ou personalizado |
| Dureza (inicial) | 170 – 230 HBW |
| Trabalho-Dureza endurecida | Até 500 – 600 HBW |
| Resistência à tracção | Maior ou igual a 800 MPa |
| Alongamento | Maior ou igual a 35% |
| Condição da superfície | Superfície preta, jateada, em conserva (opcional) |
| Tratamento térmico | Estrutura austenítica totalmente temperada com água |
| Teste | UT (teste ultrassônico), teste de dureza, PMI, teste de impacto (opcional) |
| Certificação | EN 10204 3.1 / 3.2, MTC |
| Aplicativos | Revestimentos de britadores, revestimentos de tremonha, revestimentos de rampas, travessias ferroviárias, equipamentos de mineração |
Composição química das placas de manganês grau MN13
| C | Mn | Si | P | S |
|---|---|---|---|---|
| 1.10 – 1.30 | 13.00 | 0,30 – 0,50 | máximo. 0,100 | máximo. 0,04 |
Propriedades mecânicas das placas de manganês de grau MN13
| Dimensões | Ponto de rendimento N/mm² | Resistência à tração N/mm² | Rendimento dúctil (Lo=5do) | % de contração |
|---|---|---|---|---|
| <= 16 mm | >= 410 | 680 – 1180 | >= 40 | >= 40 |
| 17mm – 40mm | >= 390 | 830 – 1080 | >= 42 | >= 40 |
| 41mm – 100mm | >= 345 | 780 – 1080 | >= 45 | >= 45 |
Tabela de tolerância de placa de aço com alto teor de manganês Mn13
| Item | Especificação | Tolerância/Padrão |
|---|---|---|
| Padrão do produto | Mn13/X120Mn12/1.3401 | Equivalente de referência EN / GB / ASTM |
| Faixa de espessura | 3mm – 120mm | De acordo com EN 10029 / GB/T 709 |
| Espessura Menor ou igual a 5 mm | 3 – 5mm | ±0,4 mm |
| Espessura 5 – 8 mm | >5 – 8mm | ±0,5 mm |
| Espessura 8 – 12 mm | >8 – 12mm | ±0,6mm |
| Espessura 12 – 20 mm | >12 – 20mm | ±0,8mm |
| Espessura 20 – 40 mm | >20 – 40mm | ±1,0mm |
| Espessura 40 – 63 mm | >40 – 63mm | ±1,5 mm |
| Espessura 63 – 80 mm | >63 – 80mm | ±2,0mm |
| Espessura 80 – 100 mm | >80 – 100mm | ±2,5mm |
| Espessura > 100 mm | >100 milímetros | ±3,0mm |
| Faixa de largura | 1000 – 2500 milímetros | ±10 mm (≤1500 mm), ±15 mm (>1500mm) |
| Faixa de comprimento | 2.000 – 12.000 mm | ±10 mm (≤6000 mm), ±15–20 mm (>6000 milímetros) |
| Planicidade (menor ou igual a 15 mm de espessura) | Planicidade da placa | Menor ou igual a 5 mm por metro |
| Flatness (>15 mm de espessura) | Planicidade da placa | Menor ou igual a 8 mm por metro |
| Condição de borda | Cisalhado / Corte à chama / Corte com serra | De acordo com a exigência do pedido |
| Condição da superfície | Laminado a quente / jateado / em conserva | Padrão comercial |
| Condição de entrega | Solução tratada termicamente + temperada com água | Estrutura austenítica |
| Tolerância personalizada | Desenho de engenharia | Disponível mediante solicitação |
Qual é a diferença entre o Mn13 e o NM400?
Mn13 é um aço de alto-trabalho de endurecimento-de impacto que se torna mais duro sob impacto severo, enquanto NM400 é um aço temperado e revenido de alta-dureza{5}}resistente ao desgaste e com dureza estável.
O Mn13 tem melhor desempenho em condições extremas de carga de choque, enquanto o NM400 é mais adequado para ambientes de desgaste abrasivo estável.
Aplicação de aço Mn13 de alto-trabalho de impacto-endurecido

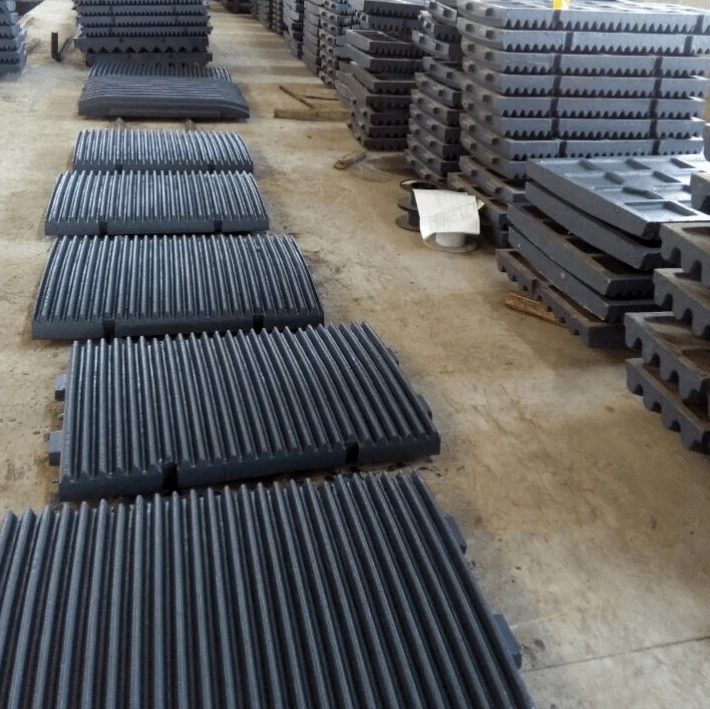

Nossas placas Mn13 são amplamente utilizadas para-serviços pesadospeças de desgaste do britador:
Revestimentos do britador de mandíbula
Revestimentos do britador de cone
Forros do triturador de martelo
Revestimentos de rampa
Revestimentos de tremonha

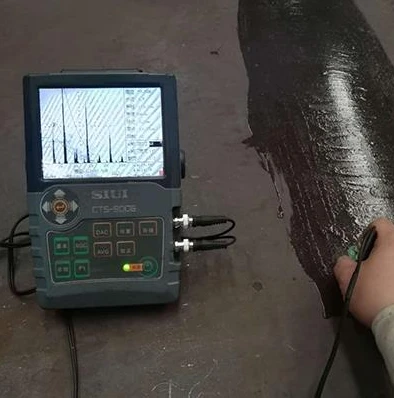

As placas de aço Mn13 devem passar por 100% de Identificação Positiva de Material (PMI) por meio de análise espectroscópica para garantir a composição química correta. Cada placa também é submetida a testes ultrassônicos não{3}}destrutivos (UT) de acordo com as normas ASTM A435/A578 para garantir a integridade interna e a ausência de defeitos.
Além disso, para verificar sua principal resistência ao desgaste e desempenho de segurança, o material deve passar por testes de dureza, bem como por testes de capacidade de trabalho-de endurecimento em condições de serviço simuladas.
Todas as placas de aço com alto teor de manganês Mn13 são embaladas com óleo anti-ferrugem e embalagem-à prova d'água resistente para proteção contra umidade e corrosão do mar.
Eles são amarrados com segurança com faixas de aço e colocados em paletes de madeira ou aço{0}}compatíveis com IPPC para transporte seguro. Cada embalagem é claramente etiquetada com uma etiqueta de metal à prova d'água mostrando o material, número de calor e especificações para rastreabilidade total.
Tag: placa de aço com alto teor de manganês mn13, fabricantes, fornecedores, fábrica de placas de aço com alto teor de manganês mn13 na China
